| 材質: | FR4のCU | 厚さ: | 2.0mm |
|---|---|---|---|
| CU の厚さ: | 4OZ | 熱伝導性: | 0.128W （kg.k） |
| 絶縁の強さ: | 25 （KV/mm） | 炎-抑制評価: | 94V-0 |
| 温度: | -40℃~105℃ | 抵抗電圧: | 2500V |
| 皮強さ: | 0.9N/mm | 比誘電率: | 3.8 （f=60HZ） |
| 作業の生活: | 10 年 | ||
| ハイライト: | サーキット ボードの製造業者,PCB 板の作成 |
||

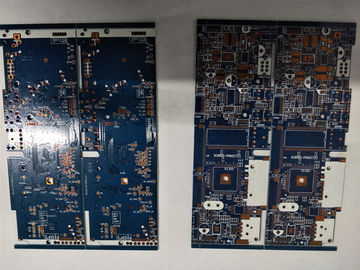

長距離のトランシーバー モジュールの送信機およびコミュニケーション データ変換装置無線Rfの受信機のための6つの層PCB
軍用機のミサイル・システムの母線のMC PCBの金属の中心PCBの印刷物のサーキット ボード
ENIGの金FR4のサーキット ボードOEMおよびODMはPCBの製造業者を受け入れます
ODM&OEM PCB&PCBA順序は受け入れます。
私達はinterconnectorの(HDI)単一味方された、2-layerdの、多層および高密度PCBを専門にする10years経験のプリント基板の(PCB)の製造業者です。私達のPCBsは自動車産業、事務用機器導かれる、高い発電電気おもちゃ、機械類、等産業につくことのために使用されます。
環境の指針:
環境を保護し、汚染を防ぎ、資源を救い、そして無駄を減らして下さい。
PCBの製造の品質管理:
1. 生産の前の工学前処理
2. 100% Eテスト、100%の目視検差の
3. AOIの点検
4. 高圧テスト、インピーダンス制御テスト
5. マイクロ セクション、はんだ付けする容量、上昇温暖気流、衝撃試験
6. 信頼度試験、絶縁の耐性検査、イオンの清潔のテスト
証明書:
私達のPCBおよびPCBAすべては承認されるISO、TS、RoHSおよびULです。
品質保証は私達の顧客の信頼の基礎です。
| PCBのタイプ | 物質的なタイプ | 物質的なブランド | |||||||
| 単一サイドPCB 二重サイドPCB 多層PCB 単一サイドPCB |
CEM-1 FR-4 アルミニウム 銅 陶磁器 |
SY KB IL LianMao HongRen アルロン KingWong VT 地主 5052のシリーズ |
|||||||
| 私達の利点 | |||||||||
| 1 | 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい | ||||||||
| 2 | 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。 | ||||||||
| 3 | 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産 | ||||||||
| ファイルについて | |||||||||
| 1 | gerberファイルかPCBファイルがあります | ||||||||
| 2 | PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます | ||||||||
| 価格を計算する方法 | |||||||||
| 1 | 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます | ||||||||
| 1 inch=25.4mm | |||||||||
| 交通機関について。 | |||||||||
| すべての引用語句は交通機関の費用が含まれていません | |||||||||
| 1 | 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました | ||||||||
| 2 | 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。 | ||||||||
| 3 | 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです | ||||||||
| 工程能力 | ||||||||||||||
| 物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | たる製造人の厚さ:0.5-12OZ | |||||||||||||
| 板厚さ:0.2-6.0mm | 最低の穴のサイズ:0.25mm （終了する穴のサイズ） | |||||||||||||
| 最低の線幅/間隔:0.08mm | 鋭い正確さ:+/-0.05 | |||||||||||||
| 最高の働くサイズ:520*620mm （21.25x24.5inch） | 最低の内部の層の厚さ:0.1mm | |||||||||||||
| HALの表面の終了するのための最低の厚さ板:0.4mm | 証明書:Rohs、Iso9001、UL （証明で） | |||||||||||||
| 最低の厚さ4つの層:0.4mm | 最低の厚さ6つの層:0.6mm | |||||||||||||
| 最低/最高の層の計算:1/20 | ラミネーションの均等性:+/-0.05mm | |||||||||||||
| 分SMDピッチ:0.125mm | 良いピッチ間の最低のダム:>0.1mm | |||||||||||||
| 登録を層にする層:<0> | インピーダンス制御:+/-5% | |||||||||||||
| 差動インピーダンス:+/-10% | 板弓/ねじれの許容:<0> | |||||||||||||
| めっきのspectの比率: <8:1> | めっきCOV: <10> | |||||||||||||
| 表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 | PTHのバックライト:9-9.5レベル | |||||||||||||
| はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 | めっきの伸展性:>15% | |||||||||||||
顧客の要求を満たすために専門の設計を提供する*****専門RDのチーム。
