商品の詳細:
お支払配送条件:
|

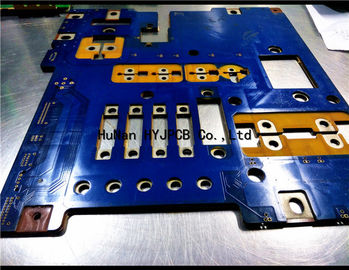

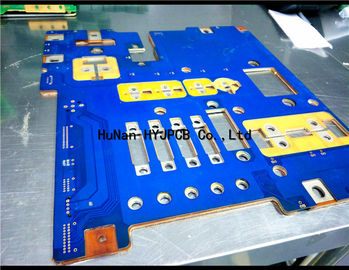

| 材料: | 銅とのFR4 | はんだのマスク: | 青 |
|---|---|---|---|
| シルクスクリーン: | 白 | つかいます: | 新しいエネルギー車 |
| 厚さ: | 3.0 mm | 銅の厚さ: | 3OZ |
| ハイライト: | 銅のサーキット ボード,銅基板ボード |
||
新しいエネルギーPCBの新しいエネルギー車、電源、電気自動車の充電ステーション、電力制御。
| PCBのタイプ | 物質的なタイプ | 物質的なブランド | |||||||
| 単一サイドPCB 二重サイドPCB 多層PCB 単一サイドPCB |
CEM-1 FR-4 アルミニウム 銅 陶磁器 |
SY KB IL LianMao HongRen アルロン KingWong VT 地主 5052のシリーズ |
|||||||
| 私達の利点 | |||||||||
| 1 | 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい | ||||||||
| 2 | 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。 | ||||||||
| 3 | 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産 | ||||||||
| ファイルについて | |||||||||
| 1 | gerberファイルかPCBファイルがあります | ||||||||
| 2 | PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます | ||||||||
| 価格を計算する方法 | |||||||||
| 1 | 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます | ||||||||
| 1 inch=25.4mm | |||||||||
| 交通機関について。 | |||||||||
| すべての引用語句は交通機関の費用が含まれていません | |||||||||
| 1 | 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました | ||||||||
| 2 | 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。 | ||||||||
| 3 | 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです | ||||||||
| 工程能力 | |||||||||||||
| 物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | |||||||
| 板厚さ:0.2-6.0mm | |||||||
| 最低の線幅/間隔:0.08mm | |||||||
| 最高の働くサイズ:520*620mm （21.25x24.5inch） | |||||||
| HALの表面の終了するのための最低の厚さ板:0.4mm | |||||||
| 最低の厚さ4つの層:0.4mm | |||||||
| 最低/最高の層の計算:1/20 | |||||||
| 分SMDピッチ:0.125mm | |||||||
| 登録を層にする層:<0> | |||||||
| 差動インピーダンス:+/-10% | |||||||
| めっきのspectの比率: <8:1> | |||||||
| 表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 | |||||||
| はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 |
| たる製造人の厚さ:0.5-12OZ | ||||||
| 最低の穴のサイズ:0.25mm （終了する穴のサイズ） | ||||||
| 鋭い正確さ:+/-0.05 | ||||||
| 最低の内部の層の厚さ:0.1mm | ||||||
| 証明書:Rohs、Iso9001、UL （証明で） | ||||||
| 最低の厚さ6つの層:0.6mm | ||||||
| ラミネーションの均等性:+/-0.05mm | ||||||
| 良いピッチ間の最低のダム:>0.1mm | ||||||
| インピーダンス制御:+/-5% | ||||||
| 板弓/ねじれの許容:<0> | ||||||
| めっきCOV: <10> | ||||||
| PTHのバックライト:9-9.5レベル | ||||||
| めっきの伸展性:>15% |

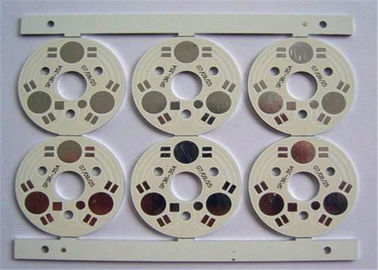

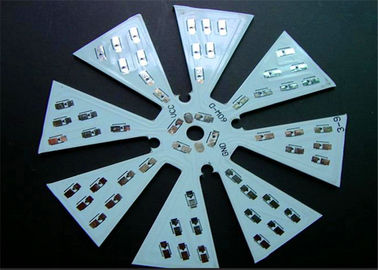

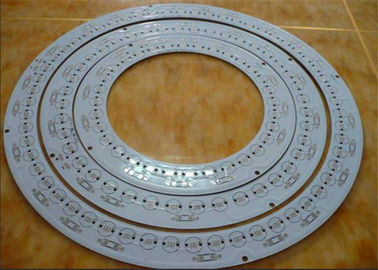

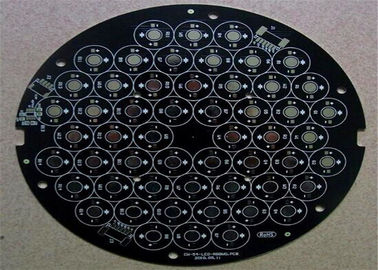

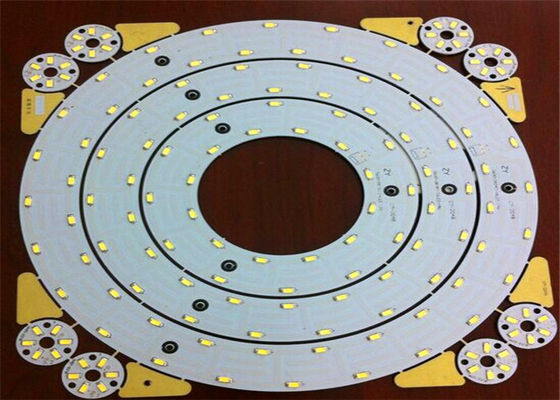

銅の覆われたアルミニウム版はLEDライト、マイクロエレクトロニクスおよびずっと他の分野で広く利用されています。それに従来の陶磁器の基質上の無類の利点があります:
（1）は満たします軽量の開発モジュールの必要性を力モジュールの質非常に減らすことができ、熱放散の銅版および陶磁器の基質密度の従来のモジュールはより大きく、より重い質です;
（2）は陶磁器の基質を救うために力モジュールのカプセル封入をもっと簡単にすることができ、生産周期のような銅の冷却版スクリーンの印刷プロセスは、短くします、モジュールのオートメーションの生産を促すあります。
（3）によい熱伝導性および誘電性の特性があります;
（4）冷却の銅版より銅の覆われたアルミニウム版およびDBCの陶磁器の基質は非常に減る生産費の大いに低価格、力モジュールを作ることができますです。
