太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP

オンラインです

力銀行PCB

力銀行PCB サンプル紹介

太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP

中国 太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP サプライヤー
太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP サプライヤー 太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP サプライヤー 太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP サプライヤー 太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP サプライヤー

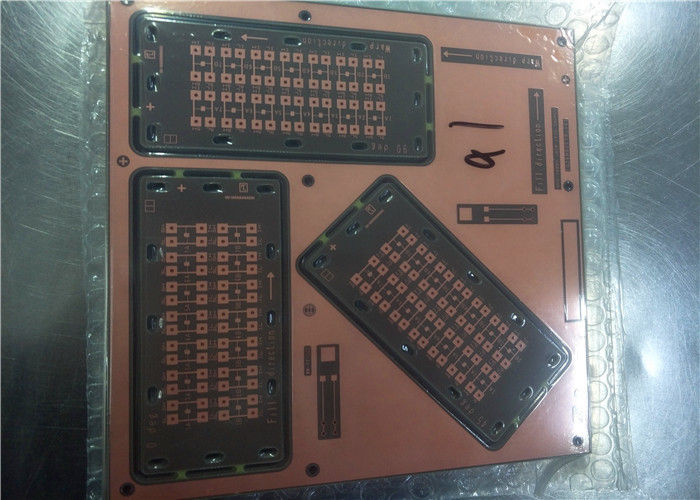

大画像 :  太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP

商品の詳細:

起源の場所: 中国
ブランド名: VENTEC
証明: UL ROHS 94V-0
モデル番号: VT-4A2

お支払配送条件:

最小注文数量: 1 部分
価格: 200-500 usd/ sq. m
パッケージの詳細: 真空
受渡し時間: 12〜15日
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 1ヶ月あたりの5000 sq.m
連絡先
詳細製品概要
材料: VT-4A2 Alu 厚さ: 1.5mm
CU の厚さ: 2/0oz 熱伝導性: 2.2w/mk
戦士の表情: Tamura Dsr-2200 凡例: PSR-4000
表面の終了する: 液浸の金。OSP
ハイライト:

力銀行サーキット ボード

,

太陽エネルギー銀行回路

導かれた金属の中心pcbSolar力銀行回路の金属の中心PCBの製造業者力銀行PCB MCPCB



PCBのタイプ 物質的なタイプ 物質的なブランド
単一サイドPCB
二重サイドPCB
多層PCB
単一サイドPCB
CEM-1
FR-4
アルミニウム

陶磁器
SY
KB
IL
LianMao
HongRen
アルロン
KingWong
VT
地主
5052のシリーズ

私達の利点
1 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい
2 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。
3 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産
ファイルについて
1 gerberファイルかPCBファイルがあります
2 PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます

価格を計算する方法
1 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます
1 inch=25.4mm

交通機関について。
すべての引用語句は交通機関の費用が含まれていません

1 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました
2 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。
3 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです





工場は陶磁器のサーキット ボード、銅の基盤PCBのミラーのアルミニウム サーキット ボード、研究開発のような高い熱伝導性のアルミニウム基質PCBプロダクトを専門にし、生産、絶縁材に加える製品の機能は薄く、小さい熱抵抗、非磁気、またよい熱放散、高い機械強さを、働きます持っていますよい信頼性、長い耐用年数を層にします。その結果、それらはランプの穂軸の包装で広く利用されています、強力なLEDの照明、強力な電源、工学およびランタン取付け、緑の照明の商業、世帯の照明ランプ照明およびランタンおよび他の区域。



工程能力

物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef たる製造人の厚さ:0.5-12OZ
板厚さ:0.2-6.0mm 最低の穴のサイズ:0.25mm (終了する穴のサイズ)
最低の線幅/間隔:0.08mm 鋭い正確さ:+/-0.05
最高の働くサイズ:520*620mm (21.25x24.5inch) 最低の内部の層の厚さ:0.1mm
HALの表面の終了するのための最低の厚さ板:0.4mm 証明書:Rohs、Iso9001、UL (証明で)
最低の厚さ4つの層:0.4mm 最低の厚さ6つの層:0.6mm
最低/最高の層の計算:1/20 ラミネーションの均等性:+/-0.05mm
分SMDピッチ:0.125mm 良いピッチ間の最低のダム:>0.1mm
登録を層にする層:<0> インピーダンス制御:+/-5%
差動インピーダンス:+/-10% 板弓/ねじれの許容:<0>
めっきのspectの比率: <8:1> めっきCOV: <10>
表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 PTHのバックライト:9-9.5レベル
はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 めっきの伸展性:>15%







太陽エネルギー銀行PCBのプリント基板の製造業者の液浸の金OSP












連絡先の詳細
FineCircuit Co., Ltd

コンタクトパーソン: Mr.

ファックス: 86-737-3104708

私達に直接お問い合わせを送信 (0 / 3000)
