商品の詳細:
お支払配送条件:
|
| 材料: | FR4のCU | 厚さ: | 2.0mm |
|---|---|---|---|
| CU の厚さ: | 3OZ | 熱伝導性: | 3W/m.k |
| 戦士の表情: | 緑 | 凡例: | PSR-4000 |
| 表面の終了する: | 液浸の金。OSP.HAL | ||
| ハイライト: | サーキット ボードの製造業者,PCB 板の作成 |
||

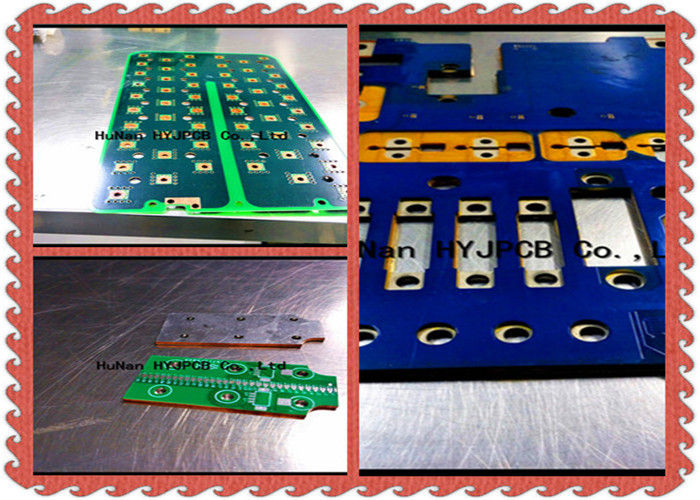

FR4金属PCB板スマートな家PCBとの第2電力の供給のpcbCuを製造するプリント基板
| PCBのタイプ | 物質的なタイプ | 物質的なブランド | |||||||
| 単一サイドPCB 二重サイドPCB 多層PCB 単一サイドPCB |
CEM-1 FR-4 アルミニウム 銅 陶磁器 |
SY KB IL LianMao HongRen アルロン KingWong VT 地主 5052のシリーズ |
|||||||
| 私達の利点 | |||||||||
| 1 | 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい | ||||||||
| 2 | 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。 | ||||||||
| 3 | 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産 | ||||||||
| ファイルについて | |||||||||
| 1 | gerberファイルかPCBファイルがあります | ||||||||
| 2 | PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます | ||||||||
| 価格を計算する方法 | |||||||||
| 1 | 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます | ||||||||
| 1 inch=25.4mm | |||||||||
| 交通機関について。 | |||||||||
| すべての引用語句は交通機関の費用が含まれていません | |||||||||
| 1 | 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました | ||||||||
| 2 | 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。 | ||||||||
| 3 | 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです | ||||||||
銅の基盤PCBは銅の絶縁層を押す方法によって、1種類あり、銅ホイルに、銅の基盤PCB高い熱伝導性の利点が、400 wに達することができますあります
| 工程能力 | ||||||||||||||
| 物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | たる製造人の厚さ:0.5-12OZ | |||||||||||||
| 板厚さ:0.2-6.0mm | 最低の穴のサイズ:0.25mm （終了する穴のサイズ） | |||||||||||||
| 最低の線幅/間隔:0.08mm | 鋭い正確さ:+/-0.05 | |||||||||||||
| 最高の働くサイズ:520*620mm （21.25x24.5inch） | 最低の内部の層の厚さ:0.1mm | |||||||||||||
| HALの表面の終了するのための最低の厚さ板:0.4mm | 証明書:Rohs、Iso9001、UL （証明で） | |||||||||||||
| 最低の厚さ4つの層:0.4mm | 最低の厚さ6つの層:0.6mm | |||||||||||||
| 最低/最高の層の計算:1/20 | ラミネーションの均等性:+/-0.05mm | |||||||||||||
| 分SMDピッチ:0.125mm | 良いピッチ間の最低のダム:>0.1mm | |||||||||||||
| 登録を層にする層:<0> | インピーダンス制御:+/-5% | |||||||||||||
| 差動インピーダンス:+/-10% | 板弓/ねじれの許容:<0> | |||||||||||||
| めっきのspectの比率: <8:1> | めっきCOV: <10> | |||||||||||||
| 表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 | PTHのバックライト:9-9.5レベル | |||||||||||||
| はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 | めっきの伸展性:>15% | |||||||||||||
