商品の詳細:
お支払配送条件:
|
| 材料: | FR4のCU | 厚さ: | 2.0mm |
|---|---|---|---|
| CU の厚さ: | 3OZ | 熱伝導性: | 3W/m.k |
| 戦士の表情: | ブラック | 凡例: | PSR-4000 |
| 表面の終了する: | OSP | ||
| ハイライト: | サーキット ボードの製造業者,PCB 板の作成 |
||

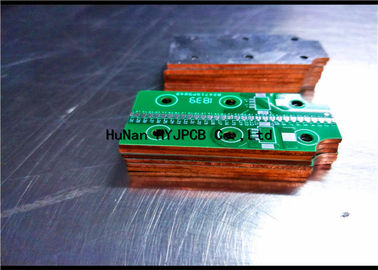

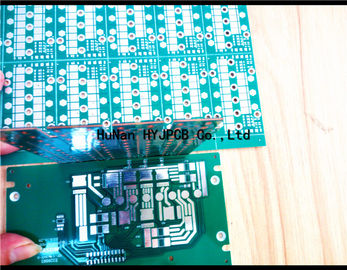

穂軸の高い発電のためのCUの母材PCB板はライト注文PCBの製造業を導きました
| PCBのタイプ | 物質的なタイプ | 物質的なブランド | |||||||
| 単一サイドPCB 二重サイドPCB 多層PCB 単一サイドPCB |
CEM-1 FR-4 アルミニウム 銅 陶磁器 |
SY KB IL LianMao HongRen アルロン KingWong VT 地主 5052のシリーズ |
|||||||
| 私達の利点 | |||||||||
| 1 | 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい | ||||||||
| 2 | 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。 | ||||||||
| 3 | 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産 | ||||||||
| ファイルについて | |||||||||
| 1 | gerberファイルかPCBファイルがあります | ||||||||
| 2 | PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます | ||||||||
| 価格を計算する方法 | |||||||||
| 1 | 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます | ||||||||
| 1 inch=25.4mm | |||||||||
| 交通機関について。 | |||||||||
| すべての引用語句は交通機関の費用が含まれていません | |||||||||
| 1 | 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました | ||||||||
| 2 | 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。 | ||||||||
| 3 | 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです | ||||||||

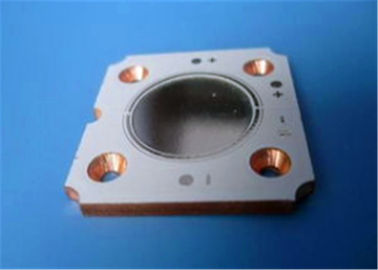

回路の層（1）、絶縁の熱伝導性の層（2）および基礎銅の層（3）板、板を含む銅の基盤PCBは、3層の合成の構造、特徴次のとおりです:板の側面が表面の流れで歩かないために（1）を並べるために増強する冷却地帯（4）を持っている盲目穴（5）の厚さの方向に沿う増強の冷却地帯の（4）セットアップされた倍数で回路の層（1）を、盲目穴（5）記述し、身に着けるべき熱伝導性の絶縁層（2）は穴の底基層（3）で盲目穴（5）の銅を作ります;そして銅めっき（6）で、そして銅めっきの層（6）によってカバーされた記述されている基礎銅の層（2）に接続された行で（1）穴の穴の壁そして底のあらゆる盲目穴（5）は記述されます。銅めっきの伝導の基盤の銅の層の盲目穴を通して熱のこの実用的な新型の層を直接巡回して下さい、従って、冷却の能力の冷却区域を増強することはよりよいです、冷却速度より速いです。
| 工程能力 | ||||||||||||||
| 物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | たる製造人の厚さ:0.5-12OZ | |||||||||||||
| 板厚さ:0.2-6.0mm | 最低の穴のサイズ:0.25mm （終了する穴のサイズ） | |||||||||||||
| 最低の線幅/間隔:0.08mm | 鋭い正確さ:+/-0.05 | |||||||||||||
| 最高の働くサイズ:520*620mm （21.25x24.5inch） | 最低の内部の層の厚さ:0.1mm | |||||||||||||
| HALの表面の終了するのための最低の厚さ板:0.4mm | 証明書:Rohs、Iso9001、UL （証明で） | |||||||||||||
| 最低の厚さ4つの層:0.4mm | 最低の厚さ6つの層:0.6mm | |||||||||||||
| 最低/最高の層の計算:1/20 | ラミネーションの均等性:+/-0.05mm | |||||||||||||
| 分SMDピッチ:0.125mm | 良いピッチ間の最低のダム:>0.1mm | |||||||||||||
| 登録を層にする層:<0> | インピーダンス制御:+/-5% | |||||||||||||
| 差動インピーダンス:+/-10% | 板弓/ねじれの許容:<0> | |||||||||||||
| めっきのspectの比率: <8:1> | めっきCOV: <10> | |||||||||||||
| 表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 | PTHのバックライト:9-9.5レベル | |||||||||||||
| はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 | めっきの伸展性:>15% | |||||||||||||
ISO9000標準に従って、忍耐、品質改良の全員参加の精神に超過して下さい、絶えず国内および外国の最も最近の技術を付着させ、絶えず製品品質を改善し、そして顧客の要求を吸収します
