商品の詳細:
お支払配送条件:
|
| 材料: | アルミニウム | はんだのマスク: | 白 |
|---|---|---|---|
| シルクスクリーン: | ブラック | つかいます: | LED照明 |
| 厚さ: | 1.5mm | 銅の厚さ: | 1oz |
| 熱伝導性: | 1.0w/m.k | ||
| ハイライト: | アルミニウム PCB の製造業者,アルミニウム プリント基板 |
||

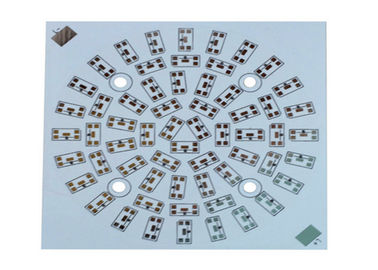

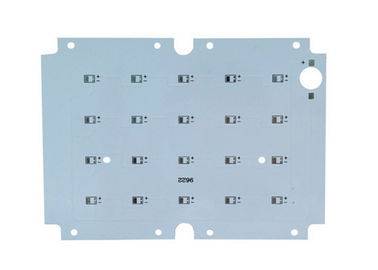

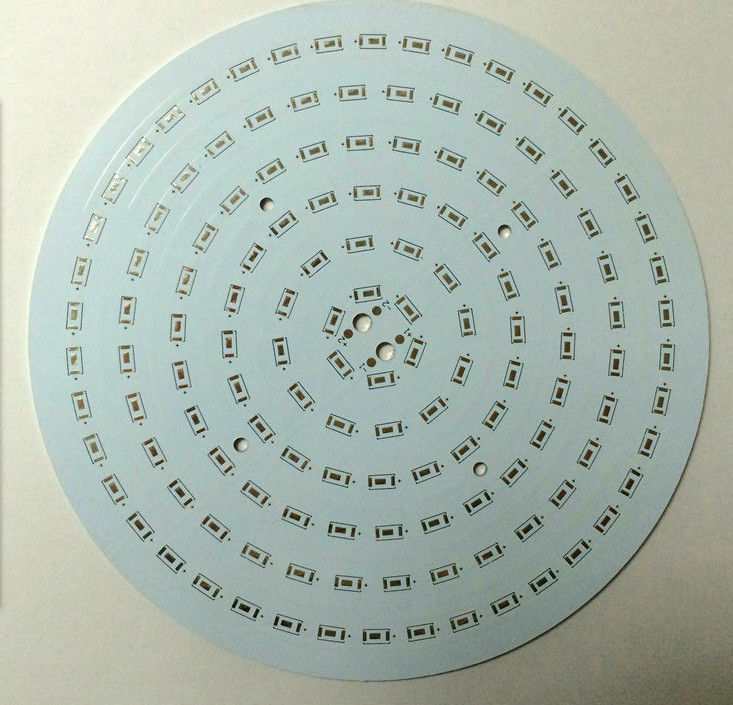

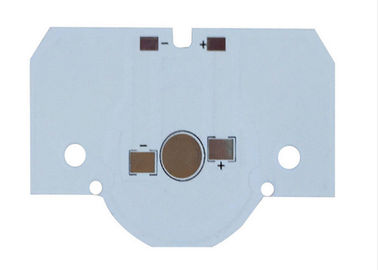

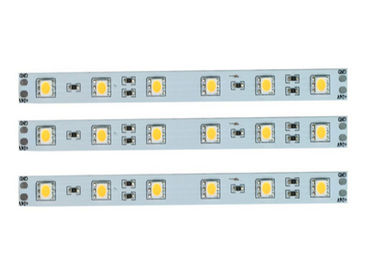

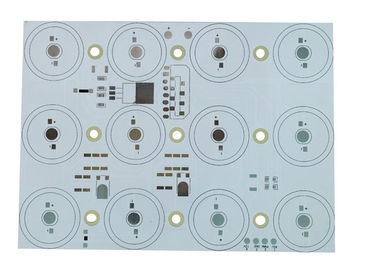

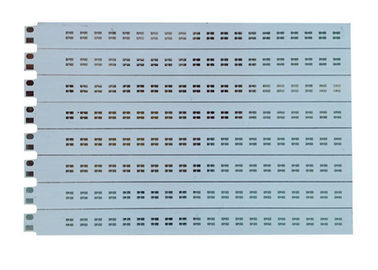

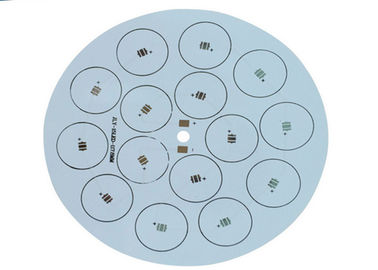

アルミニウム単一サイドPCB LEDの照明アルミニウムPCBの製造業者のアルミニウム サーキット ボード
| PCBのタイプ | 物質的なタイプ | 物質的なブランド | |||||||
| 単一サイドPCB 二重サイドPCB 多層PCB 単一サイドPCB |
CEM-1 FR-4 アルミニウム 銅 陶磁器 |
SY KB IL LianMao HongRen アルロン KingWong VT 地主 5052のシリーズ |
|||||||
| 私達の利点 | |||||||||
| 1 | 私達に私達の専有物がの廃水処理システムの独立者あります。futurerの生産環境の非常に大きい開発スペースそして安定性があることを確かめて下さい | ||||||||
| 2 | 適用範囲が広い操作は小さいバッチの生産に、ある場合もあります。またたくさんを作り出すことができます。生産をすぐに救うことができます。 | ||||||||
| 3 | 24時間緊急な二重サンプル生産、顧客の要求に従う48 hours.completelyのための緊急な多層サンプル生産 | ||||||||
| ファイルについて | |||||||||
| 1 | gerberファイルかPCBファイルがあります | ||||||||
| 2 | PCBのサンプルがあります。私達にサンプルを送って下さい。私達は無料版のためにそれを助けます | ||||||||
| 価格を計算する方法 | |||||||||
| 1 | 例えば、あなたの倍はサイズPCBのです100つのmm味方しました* 200のmmは幅、長い二重味方されたPCBの価格平方メートル$60です。従って計算は100MM*200MM*$60/1000000=$1.2生じます | ||||||||
| 1 inch=25.4mm | |||||||||
| 交通機関について。 | |||||||||
| すべての引用語句は交通機関の費用が含まれていません | |||||||||
| 1 | 私達がPCBを終えたときに助けると貨物運送会社が、私達見つけますwiillはあなたの運送業者の会社に直接送ります。輸送充満への直接運送業者の会社に支払いました | ||||||||
| 2 | 私達は輸送、価格に含まれている貨物に責任がある助けます。どの位お金に従ってキログラムの計算。 | ||||||||
| 3 | 費用を救うため。ベストは持っていますよく知られた運送業者の会社をです | ||||||||
、LEDのアルミニウム版単一/二重味方されたアルミニウム サーキット ボードの生産を専門にします、強力なアルミニウム版、高い熱伝導性アルミニウム版。けい光ランプで広く利用された、球の泡はつきます。ドーム ライト、プロジェクト ライト ランプ、壁ランプ、街灯、芝生ランプ、管ランプ、トンネル ライト、車ライト、掲示板、等を吸収して下さい。
工程能力
| 物質的なタイプ:FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | |||||||
| 板厚さ:0.2-6.0mm | |||||||
| 最低の線幅/間隔:0.08mm | |||||||
| 最高の働くサイズ:520*620mm （21.25x24.5inch） | |||||||
| HALの表面の終了するのための最低の厚さ板:0.4mm | |||||||
| 最低の厚さ4つの層:0.4mm | |||||||
| 最低/最高の層の計算:1/20 | |||||||
| 分SMDピッチ:0.125mm | |||||||
| 登録を層にする層:<0> | |||||||
| 差動インピーダンス:+/-10% | |||||||
| めっきのspectの比率: <8:1> | |||||||
| 表面の終了する:LF-HASLの液浸の金/錫/銀./Plating Gold/OSP、 | |||||||
| はんだのマスク:、緑、赤い、青い、白い、黄色黒い。 |
| たる製造人の厚さ:0.5-12OZ | ||||||
| 最低の穴のサイズ:0.25mm （終了する穴のサイズ） | ||||||
| 鋭い正確さ:+/-0.05 | ||||||
| 最低の内部の層の厚さ:0.1mm | ||||||
| 証明書:Rohs、Iso9001、UL （証明で） | ||||||
| 最低の厚さ6つの層:0.6mm | ||||||
| ラミネーションの均等性:+/-0.05mm | ||||||
| 良いピッチ間の最低のダム:>0.1mm | ||||||
| インピーダンス制御:+/-5% | ||||||
| 板弓/ねじれの許容:<0> | ||||||
| めっきCOV: <10> | ||||||
| PTHのバックライト:9-9.5レベル | ||||||
| めっきの伸展性:>15% |
